數據中心風冷與液冷數據通信設備概述
2011/1/7 17:43:44
本文探討機架或機柜內部可能采用的液冷系統。本文介紹七種常用的數據通信設備冷卻配置方式，其他配置方式也是可行的，但為了簡單，便不再討論。
這些系統借助化學、物理與熱工性能可由CDU進行調節的流體，將機架或機柜內的熱量帶走。被調節的流體可能是水、抗凍混合液體、非導電流體或制冷劑等。

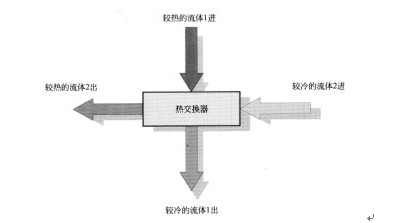

圖4.8是一臺風冷與液冷組合冷卻的機架或機柜示意圖。計算機房內的空氣和經調節后的液體各自帶走了一部分熱負荷。在這種配置方式中，空氣是進入數據通信設備內的惟一冷卻介質，空氣一液體換熱器是帶走了迸、出數據通信設備的空氣中的熱量，于是，減少了計算機房的空調熱負荷，減少了熱空氣循環量。換熱器可以安裝在機架或機柜的門上，或沿著氣流的任何位置上。但無論哪種情況，都應該考慮換熱器的有效性以及冷凝問題，尤其是將換熱器設置在數據通信設備上游的配置方式。此外，如果通過換熱器的空氣壓力降非常小，就不需要附加風機來獲得必要的空氣循環量。
圖4.9展示了一種還是僅用空氣作為冷卻介質進人數據通信設備內的封閉型機柜。在此情況下，若不考慮計算機房內的空氣，全部熱負荷(機板上的散熱量除外)是由調節后的流體帶走的，還可能需另加風機來驅動足夠的風量通過系統。為了冷卻數據通信設備，這種配置方式如圖4.1配置那樣需要相同的冷空氣量。風機和換熱器可以安裝在各種位置，例如，風機可以安裝在后門上的風道內，而換熱器可以設置在機柜的底部，其目的是為了有足夠的風量來吸取全部熱負荷，同時也為了獲得良好的氣流分布，避免機柜內冷卻不均勻和出現"熱部位"。
圖4.9液冷機柜內封閉式風冷數據通信設備
圖4.1說明了一種僅靠液體進行內部傳熱的機架和機柜。圖中所示的

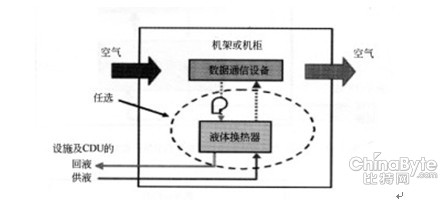

圖4.1液冷機架內也冷數據通信設備
換熱器和水泵是任選項，以明確來自CHWS或CWS回路中的設施級工作流體是經過了充分調節的，可百接進入數據通信設備。除非機柜帶一個就地的CDU，否則CDU能限制流體泄漏量的一個重要優點就喪失了。
圖4 11表示在圖4 10系統中增加了用計算機房空氣來冷卻。鑒于各種不同的熱源及其不同的形式，我們期望這種配置方式將更多地被應用，這是因為氣流穿過組合體、不均勻幾何體時以空氣來補充比用水更容易。
圖4.11風冷/液冷機架內開敞式風冷與液冷數據通信設備
圖4.12的布置更進了一步。與圖4.11相似，該圖所示為一種風冷與液冷的組合方式，只是現在機柜內的空氣進行閉式循環。機柜內的空氣由一個單獨的換熱器進行冷卻。這種配置方式表示了一臺機柜內有多臺數據通信設備，有些數據通信設備是液冷，其他的是風冷。該圖也可表示為數據通信設備中某些部件(如中央處理單元——CPU)是液冷，其他部件(如電源)是風冷。

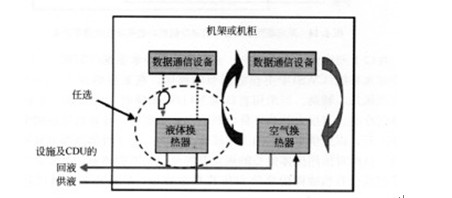

圖4.12液冷機架內封閉式風冷與液冷數據通信設備
圖4.13和圖4.14展示了機架或機柜內采用了蒸氣壓縮循環換熱器。圖4.13中采用了一個內置的數據通信設備冷卻系統——DECS;在圖4.14中，空氣是循環于數據通信設備與蒸氣壓縮系統之間的工作流體。

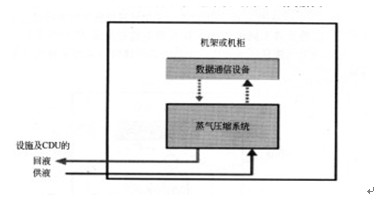

圖4.13采用蒸汽壓縮系統的液冷機架內的液冷數據通信設備

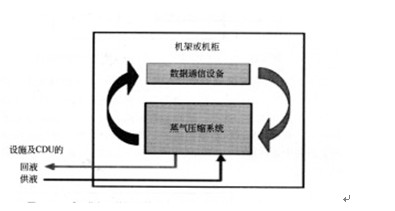

圖4.14采用蒸汽壓縮循環的也冷機柜內的風冷數據通信設備

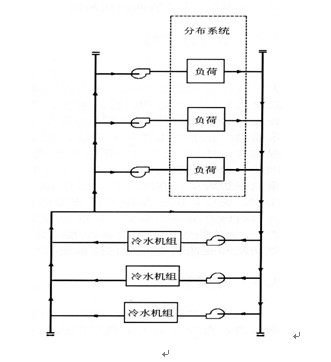

在以上列出的所有系統中，主要熱匯是冷水系統(CHWS)(冷水機組，或冷卻水系統(CWS)中由設施調節的流體，在某些情況下，由計算機房的空調風加以輔助。當采用直接蒸發(DX)系統時，設施調節的流體將是液體制冷劑。當很大的熱負荷由調節流體帶走時，計算機房內的空氣溫度允許上升，以提供更適宜的工作環境。然而，由于液體冷卻方式比空氣更有效，目前對所用流體關心的焦點百先是提高其散熱量，其次是芯片工作溫度較高會有熱故障的危險和使其壽命縮短，另外還有降低能耗費用的問題。
